Unterverteilungen im Haus: Struktur, Normen und Beschriftung richtig planen

Stellen Sie sich vor: Es ist drei Uhr nachts. Ein Sturm hat die Stromleitung in Ihrer Nachbarschaft getroffen, oder vielleicht hat nur Ihr alter Kühlschrank einen Kurzschluss verursacht. Im Dunkeln stürmen Sie zum Sicherungskasten. Aber was sehen Sie? Eine Wand aus unbeschrifteten Schaltern, von denen keiner verrät, welcher für die Küche und welcher für das Bad zuständig ist. In diesem Moment zählt jede Sekunde - und eine schlechte Planung kann zu gefährlichen Fehlern führen.

Genau hier kommt die Unterverteilung, auch bekannt als Niederspannungs-Unterverteilung (NSUV), ins Spiel. Sie ist das Rückgrat Ihrer elektrischen Sicherheit und Struktur. Doch viele Hausbesitzer und sogar einige Handwerker unterschätzen ihre Bedeutung. Ist sie wirklich nur ein technischer Kasten an der Wand? Nein. Sie ist eine kritische Schnittstelle zwischen der Hauptversorgung und Ihren Geräten. Wenn wir uns ansehen, wie diese Systeme strukturiert sind und warum die Beschriftung so wichtig ist, wird klar: Hier geht es nicht nur um Ordnung, sondern um Leben und Gesundheit.

Die Rolle der Unterverteilung im Stromnetz

Um die Unterverteilung zu verstehen, müssen wir zuerst den Weg des Stroms verfolgen. Der Strom kommt über die Hauptverteilung (NSHV) ins Haus. Von dort aus verzweigt er sich. In kleinen Einfamilienhäusern reicht oft eine zentrale Verteilung. Aber sobald das Gebäude größer wird - denken Sie an Mehrfamilienhäuser oder große Villen mit mehreren Etagen - wird das System komplexer. Hier tritt die Unterverteilung auf den Plan.

Laut der Norm DIN 18015-2, die seit 2008 gültig ist und 2018 überarbeitet wurde, müssen in Wohngebäuden solche sekundären Verteilungen installiert werden. Warum? Weil sie klare Strukturen schaffen. Stellen Sie sich vor, Sie möchten die Beleuchtung im ersten Stock warten. Ohne eine Unterverteilung müssten Sie möglicherweise den gesamten Strom im Haus abschalten. Mit einer Unterverteilung pro Etage können Sie gezielt nur diesen Bereich trennen. Das erhöht nicht nur Ihre Sicherheit während der Arbeiten, sondern macht auch Fehlerbehebungen viel schneller.

Ein weiterer wichtiger Aspekt ist die Strahlenverkabelung. Moderne Installationen folgen dem Prinzip, dass jeder Stromkreis direkt von der Verteilung gespeist wird, ohne dass Kreise hintereinander geschaltet sind. Dies bedeutet, dass wenn eine Steckdose im Wohnzimmer ausfällt, die Küche weiter funktioniert. Diese Unabhängigkeit erfordert jedoch mehr Platz und mehr Schalter in der Unterverteilung.

Technische Anforderungen und Normen

Elektroinstallationen unterliegen strengen Regeln. Keine davon ist willkürlich; jede dient einem Sicherheitszweck. Die VDE-AR-N 410 regelt beispielsweise, wie räumlich die Unterverteilungen angeordnet sein müssen. Sie muss leicht zugänglich sein, damit im Notfall niemand um Möbel herumklettern muss. Der Abstand zur Decke und zum Boden ist genau definiert, um einen schnellen Zugriff zu gewährleisten.

Blicken wir auf die technischen Details: Für eine normale Wohnung schreibt die DIN 18015-2 mindestens vierreihige Unterverteiler vor. Bei kleineren Einraumwohnungen genügen dreireihige Modelle. Die Zuleitung zur Unterverteilung muss robust sein. Bei Unterputzverlegung beträgt der Mindestquerschnitt 16 Quadratmillimeter Kupfer. Das klingt nach viel Draht, aber dieser Querschnitt trägt bis zu 63 Ampere sicher. Das ist notwendig, weil die Unterverteilung die Last aller angeschlossenen Geräte im jeweiligen Bereich aufnehmen muss.

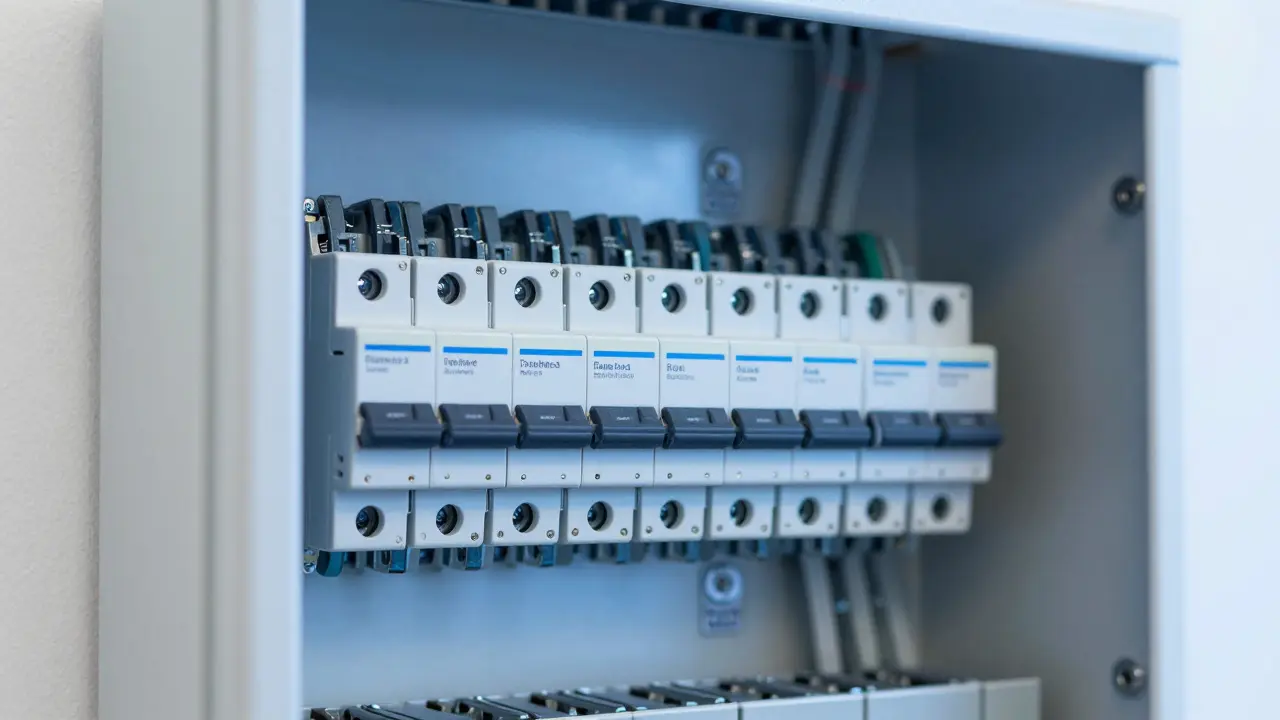

Was befindet sich nun tatsächlich in diesem Kasten? Auf den Hutschienen montieren Fachkräfte verschiedene Komponenten:

• Leitungsschutzschalter (LS): Sie schützen die Kabel vor Überlastung und Kurzschlüssen.
• FI-Schutzschalter (RCD): Diese erkennen Fehlerströme, die durch den Körper fließen könnten, und schalten sofort ab. Sie sind Ihr Schutz gegen Stromschläge.
• Überspannungsschutz: Er leitet Blitzeinschläge oder Netzspitzen ab, bevor Ihre empfindliche Elektronik beschädigt wird.
• Fehlerlichtbogen-Schutzeinrichtungen: Eine neuere Innovation, die gefährliche Lichtbögen erkennt, die Brände verursachen können. Ab 2025 werden diese in vielen Neuanlagen verpflichtend.

Auch Smart-Home-Komponenten finden zunehmend ihren Platz. Wenn Sie KNX-Systeme nutzen, benötigen Sie zusätzliche Module für Steuerungen und Relais. Eine typische Einfamilienhaus-Unterverteilung umfasst 12 bis 18 Module, während größere Anlagen bis zu 48 Module benötigen können. Der Name des installierenden Elektrikers muss zudem auf dem Verteiler vermerkt sein - eine Vorgabe der Betreibersicherheitsverordnung (BetrSichV).

Warum Beschriftung lebenswichtig ist

Viele Menschen denken, die Beschriftung sei nur „nette Optik“. Das ist ein fataler Irrtum. Die Norm VDE 0100-550 Abschnitt 550.1.3 schreibt vor, dass alle Schutz- und Schaltgeräte eindeutig gekennzeichnet sein müssen. Warum? Weil Verwirrung tödlich sein kann.

Dipl.-Ing. Thomas Müller, ein zertifizierter Elektrofachplaner, hat in seiner Forschung festgestellt, dass in 37 % der Fälle unaufgeklärte oder falsche Beschriftungen zu Verzögerungen bei der Fehlerbehebung führen. Stellen Sie sich vor, ein Elektriker muss in einem Notfall schnell einen Kreis abschalten. Wenn die Etiketten fehlen oder unleserlich sind, muss er raten. Und Raten ist bei Elektrizität keine Option.

Die Praxis zeigt, dass professionelle Beschriftungssysteme deutlich weniger Fehler aufweisen als handgeschriebene Notizen. Ein Test der Fachzeitschrift „Elektropraktiker“ ergab, dass Geräte wie der Brother PT-E300VP 68 % weniger Lesefehler produzieren. Handgeschriebene Etiketten vergilben, verschmieren oder fallen ab. Nach 18 Monaten waren in Studien durchschnittlich 23 % der selbstgemachten Etiketten unleserlich.

Praxis-Tipps für die richtige Beschriftung

Wie beschriftet man also richtig? Es gibt zwei gängige Methoden: digitale Apps und Excel-Vorlagen. Beide haben ihre Vor- und Nachteile.

Die Hager Ready App ist eine beliebte digitale Lösung. Sie ermöglicht es Ihnen, Beschriftungsstreifen millimetergenau zu planen. Da eine Teilungseinheit in der Elektrotechnik standardmäßig 18 mm beträgt, passt die App die Texte perfekt an die Schalterbreite an. Sie können Text, Symbole oder beides kombinieren. Allerdings gibt es eine Lernkurve: Neue Nutzer benötigen etwa 8 bis 10 Stunden, um sich mit der Software vertraut zu machen. Für kleine Handwerksbetriebe oder Hobbybastler kann das ein Hindernis sein.

Eine flexiblere und kostenlose Alternative sind Excel-Vorlagen. Laut Diskussionen auf Elektroforum.de nutzen 78 % der Elektrofachkräfte solche Vorlagen. Sie sind kostenlos, leicht anzupassen und drucken direkt auf Etikettierbändern. Ein Nutzer berichtete, dass seine Planungszeit um 40 % sank, nachdem er auf eine strukturierte Excel-Tabelle umgestiegen war. Der Clou: Sie können die Vorlage einfach duplizieren und für jedes neue Projekt anpassen.

Egal welche Methode Sie wählen, folgen Sie dieser bewährten Zweischritt-Methode:

1. Grobe Zuordnung: Schreiben Sie zuerst den Raum oder Bereich (z. B. „EG Küche“).
2. Detailierung: Fügen Sie dann die wichtigsten Verbraucher hinzu (z. B. „Kühlschrank, Herd, Spüle“).

Das hilft jedem, auch Nicht-Experten, sofort zu verstehen, was hinter welchem Schalter steckt.

Zukunft der Unterverteilungen: Digitalisierung und QR-Codes

Die Welt der Elektroinstallation verändert sich rasant. Wir stehen am Anfang einer digitalen Revolution in unseren Sicherungskästen. Die VDE arbeitet bereits an einer Überarbeitung der Norm DIN VDE 0100-550, die voraussichtlich ab 2026 verbindlich wird. Eine der spannendsten Neuerungen: Die Pflicht für QR-Codes in allen neuen Unterverteilungen.

Was bedeutet das für Sie? Statt nur einen statischen Text zu lesen, scannen Sie mit Ihrem Smartphone einen Code und erhalten sofort Zugang zur digitalen Dokumentation Ihrer Anlage. Welche Leitungen wo verlaufen, wann die letzte Wartung stattfand, welche Geräte aktuell angeschlossen sind - all das liegt digital vor. Dr. Klaus Richter von Hager prophezeit, dass Beschriftungen künftig dynamisch anpassbar sein werden. Ändern Sie Ihre Einrichtung? Dann aktualisieren Sie die digitale Karteikarte, und die Beschriftung bleibt immer aktuell.

Doch Vorsicht: Hans-Jürgen Schröder, Präsident des Zentralverbands der Elektro- und Informationstechnischen Handwerke (ZVEH), warnt davor, die Grundprinzipien zu vergessen. „Im Notfall muss auch eine nicht-technische Person die richtige Sicherung finden können“, betont er. Das bedeutet: Digitale Ergänzungen sind toll, aber die physische, klare Beschriftung darf nicht verschwinden. Wir bewegen uns hin zu einer Hybridlösung, die das Beste aus beiden Welten vereint.

Der Markt reagiert darauf. Während im Jahr 2022 noch 28 % der neuen Unterverteilungen digitale Beschriftungslösungen nutzten, steigt dieser Wert laut Prognosen für 2024 auf 45 %. Bis 2027 sollen es über 70 % sein. Wer heute baut, sollte daher schon jetzt daran denken, die Infrastruktur für diese digitale Zukunft vorzubereiten.

Fazit: Sicherheit beginnt mit Ordnung

Eine Unterverteilung ist mehr als nur ein Sammelsurium von Schaltern. Sie ist ein präzises Instrument, das Ihre elektrische Sicherheit gewährleistet. Durch die Einhaltung der Normen wie DIN 18015-2 und VDE 0100-550 stellen Sie sicher, dass Ihre Anlage robust und zuverlässig ist. Aber Technik allein reicht nicht. Die menschliche Komponente - die Fähigkeit, im Notfall schnell und richtig zu handeln - hängt maßgeblich von einer klaren Beschriftung ab.

Ob Sie sich für eine einfache Excel-Vorlage oder eine teure Profi-Lösung entscheiden, das Ziel bleibt gleich: Jeder Schalter muss seinen Zweck offenbaren. Investieren Sie Zeit in die Planung und Beschriftung. Es kostet wenig, spart aber im Ernstfall wertvolle Sekunden und schützt Ihre Familie.
