Entwässerung und Fallrohre planen: Innen vs. Außen - Der Praxis-Guide

Stellen Sie sich vor: Ein heftiger Sommersturz überzieht Ihr Haus mit Wasser, doch die Kellerfenster bleiben trocken und die Fassade intakt. Das ist kein Zufall, sondern das Ergebnis einer durchdachten Planung der Dachentwässerung. Ob Sie ein altes Einfamilienhaus sanieren oder einen Neubau starten, die Entscheidung zwischen innenliegenden und außenliegenden Systemen ist eine der wichtigsten technischen Weichenstellungen. Ein Fehler hier führt nicht nur zu optischen Mankos, sondern oft zu teuren Bauschäden durch eindringendes Wasser.

In Deutschland regelt die Norm DIN 1986‑100 zusammen mit der DIN EN 12056‑3, wie Regen- und Schmelzwasser sicher vom Dach in die Kanalisation oder Versickerungsanlage geleitet wird. Doch was bedeutet das konkret für Ihre Baupläne? Wir schauen uns an, welche Systeme wann Sinn machen, wie man sie berechnet und wo die typischen Fallstricke lauern.

Die hydraulische Basis: Wie viel Wasser muss eigentlich weg?

Bevor wir über Materialien oder Optik sprechen, müssen wir die Physik verstehen. Eine Dachentwässerungsanlage muss so dimensioniert sein, dass sie den sogenannten Bemessungsregen schadlos ableiten kann. In Deutschland nutzen Planer dafür Daten des Deutschen Wetterdienstes (KOSTRA-Daten). Typischerweise liegt die Regenspende bei etwa 200 bis 400 Litern pro Sekunde und Hektar (l/(s·ha)). Für viele Berechnungen im Mittel geht man von rund 300 l/(s·ha) aus.

Die Formel ist simpel, aber entscheidend:

• Qr = A × r × ψ
• Qr: Erforderlicher Abfluss in Liter pro Sekunde (l/s)
• A: Projizierte Dachfläche in Quadratmetern (m²)
• r: Örtliche Regenspende in l/(s·ha)
• ψ: Abflussbeiwert (bei geneigten Dächern oft kleiner als 1, bei Flachdächern meist 1,0)

Das Ergebnis dieser Rechnung gibt Ihnen die maximale Wassermenge vor, die Ihre Rinnen und Fallrohre aufnehmen müssen. Unterschätzen Sie diesen Wert, läuft das Wasser bei Starkregen einfach über. Überschätzen Sie ihn unnötig stark, zahlen Sie für Rohre, die doppelt so groß sind, wie nötig.

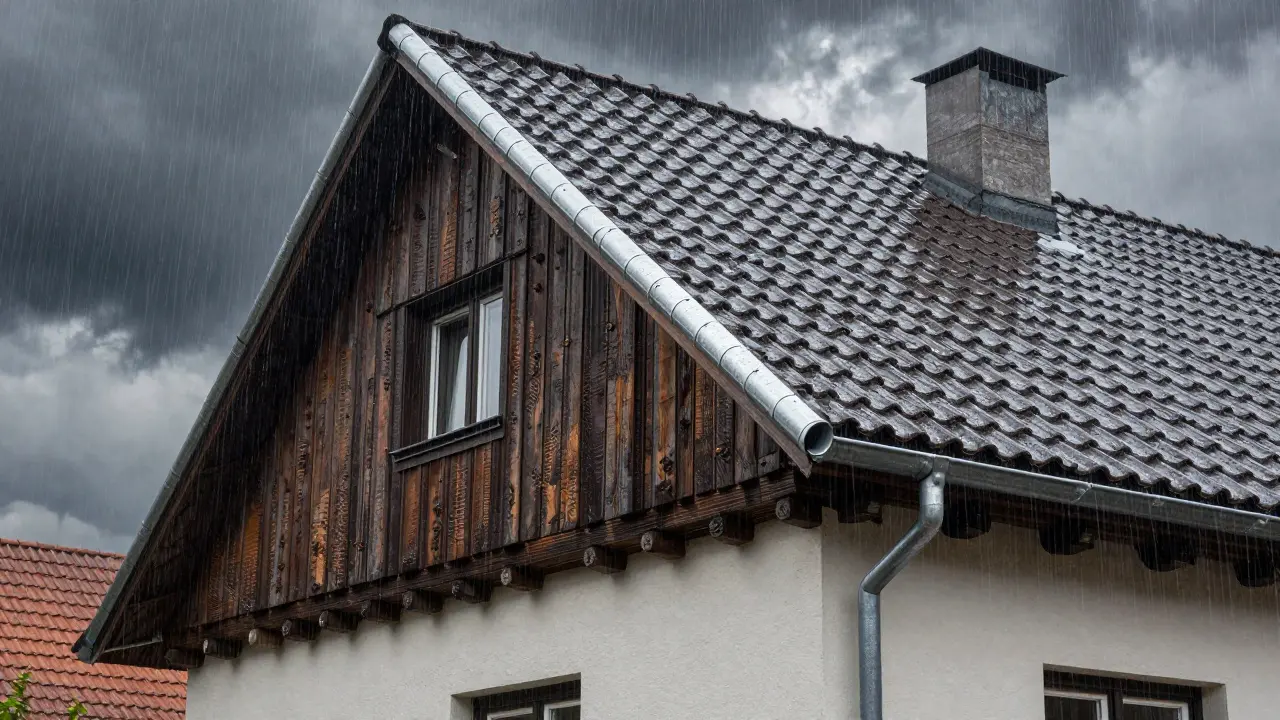

Außenliegende Entwässerung: Der Klassiker für Steildächer

Wenn Sie an ein traditionelles Haus mit Sattel- oder Walmdach denken, sehen Sie fast immer außenliegende Systeme. Hier laufen das Wasser über sichtbare Dachrinnen an der Traufe und werden durch vertikale Regenfallrohre an der Fassade nach unten geführt.

Bei geneigten Dächern wählt man Profile wie Halbrund- oder Kastentröge aus Titanzink, Kupfer, Aluminium oder Kunststoff. Wichtig ist das Längsgefälle der Rinne - es sollte zwischen 0,5 % und 2 % liegen, damit das Wasser fließt und sich nicht staut. Die Fallrohre werden üblicherweise alle 10 bis 15 Meter entlang der Fassade angeordnet. Das verhindert, dass einzelne Abschnitte zu viel Wasser aufnehmen müssen.

Ein häufiger Fehler bei der Montage: Die Befestigungsschellen sind zu weit auseinander. Bei Windlasten oder wenn Schnee ins Rohr rutscht, können lose hängende Rohre reißen. Fachbetriebe empfehlen Abstände von maximal 2,0 bis 2,5 Metern für die vertikale Fixierung.

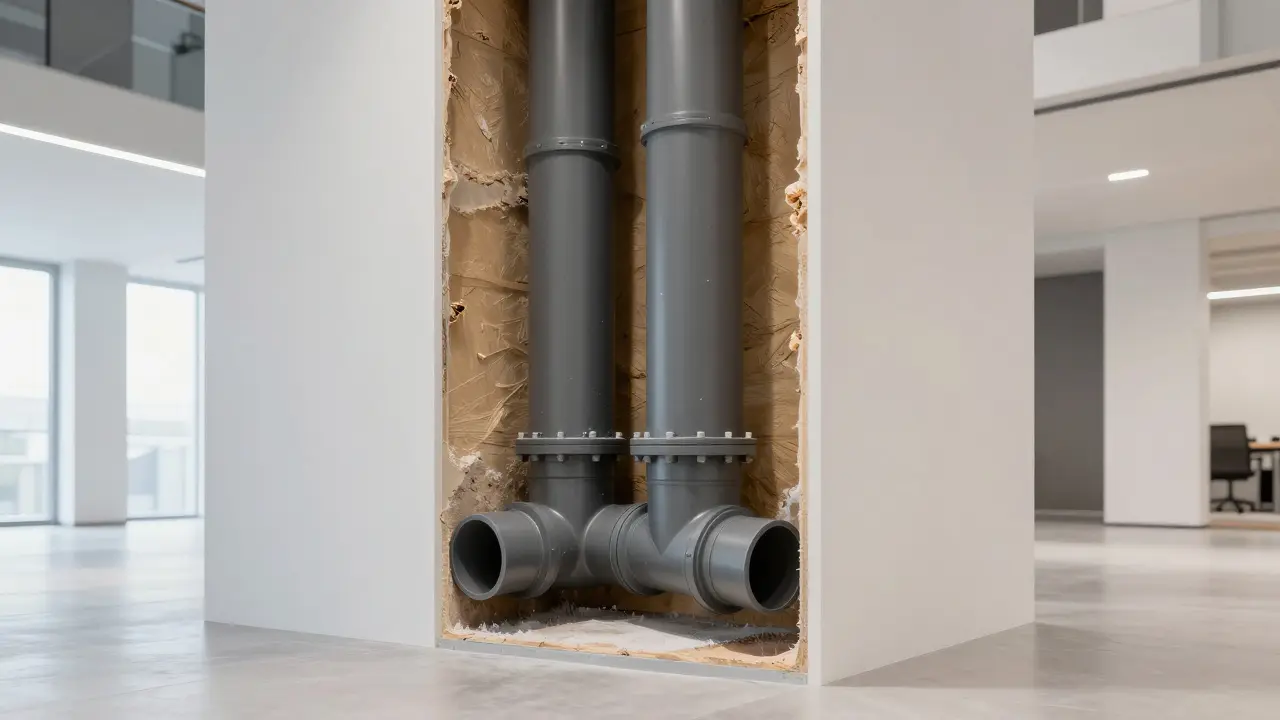

Innenliegende Entwässerung: Unsichtbar und frostfrei

Flachdächer, Bürokomplexe oder moderne Wohnhäuser mit strenger Architektur setzen oft auf innenliegende Systeme. Hier verschwindet das Wasser bereits am Dachrand in einem Dachgully und wird durch senkrechte Leitungen innerhalb der thermischen Hülle des Gebäudes abgeführt.

Der größte Vorteil? Frostfreiheit. Da die Leitungen im warmen Gebäudeinneren verlaufen, gefrieren sie nicht. Das spart Energie, die man sonst für elektrische Rinnenheizungen bräuchte. Zudem bleibt die Fassade sauber und frei von störenden Rohren.

Allerdings birgt dieses System ein spezifisches Risiko: Wenn ein Rohr undicht wird, sickert das Wasser unbemerkt in Decken oder Wände. Erst wenn der Schaden sichtbar ist, ist er oft schon groß. Deshalb gilt bei innenliegender Entwässerung:

1. Materialwahl: Nutzen Sie schwere Materialien wie SML-Gussrohre oder hochwertige Mehrschicht-Kunststoffsysteme, die brand- und schallschutztechnisch besser abschneiden.
2. Revisionsöffnungen: Planen Sie jeden Strang so, dass er kontrollierbar ist.
3. Dichtheitsprüfung: Lassen Sie jede Durchdringung durch Decken oder Wände professionell abdichten und prüfen.

Insbesondere bei großen Hallen kommen hier oft Siphon-Systeme zum Einsatz. Diese arbeiten unter Druck und können mit weniger Rohrdurchmessern größere Wassermengen abführen als herkömmliche gravitative Systeme.

Die hybride Lösung: Integration in die Fassade

Zwischen rein innen und rein außen gibt es eine dritte Option, die in der Diskussion um ästhetische Ansprüche immer beliebter wird: Die Integration der Fallrohre in die Fassade. Dabei werden die Leitungen hinter einer vorgehängten hinterlüfteten Fassade oder innerhalb der Dämmschicht geführt.

Das klingt perfekt, hat aber Tücken. In Foren berichten Bauherren oft von Problemen, wenn diese Details nicht millimetergenau geplant wurden. Wärmebrücken an den Befestigungspunkten können entstehen, und sollte einmal ein Rohr lecken, ist die Ortung im Mauerwerk extrem schwierig. Diese Variante ist nur empfehlenswert, wenn erfahrene TGA-Planer und Fassadeure eng zusammenarbeiten und hochwertige, geprüfte Systemlösungen verwenden.

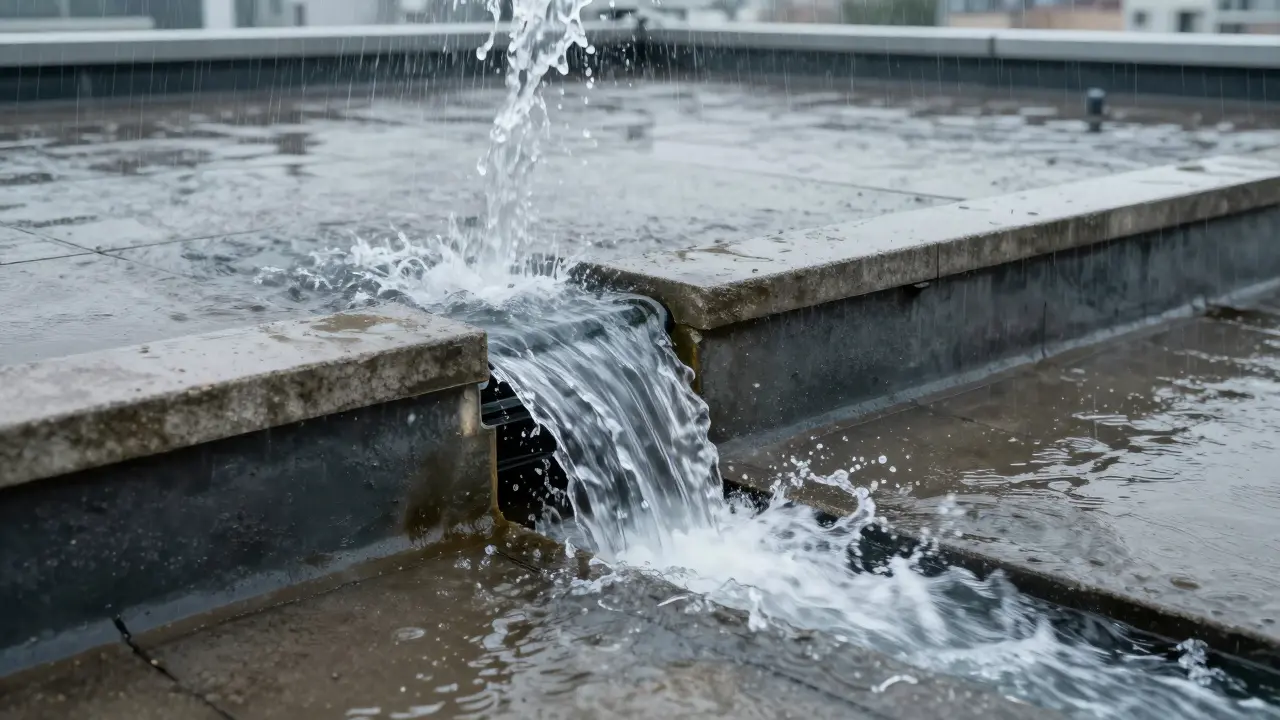

Notentwässerung: Der Sicherheitsnetz-Plan

Egal ob innen oder außen - jede seriöse Planung nach DIN 1986-100 sieht eine Notentwässerung vor. Was passiert, wenn der Hauptablauf verstopft ist oder ein Extremregeneignis die Dimensionierung sprengt? Dann darf das Wasser nicht das Dach überfluten und statisch überlasten.

Die Notentwässerung besteht aus freien Überläufen an Attikawänden oder speziellen Notabläufen, die hydraulisch unabhängig vom Hauptsytem sind. Sie werden für höhere Regenintensitäten bemessen. Vergessen Sie diese Komponente in Ihren Plänen, riskieren Sie im schlimmsten Fall, dass das Gewicht des stehenden Wassers die Tragfähigkeit der Dachkonstruktion überfordert.

Praxis-Tipps für die Wartung

Die beste Planung nutzt nichts, wenn das System verstopft. Laub, Nester und Kies sind die Feinde jeder Dachentwässerung.

• Regelmäßige Inspektion: Reinigen Sie Dachrinnen mindestens einmal im Jahr, idealerweise im Herbst und vor der Schneeschmelze im Frühjahr.
• Laubschutz: Installieren Sie Gitter über Dachgullys und Rinnen, besonders wenn Bäume in der Nähe stehen.
• Revisionsstutzen: Achten Sie darauf, dass Fallrohre unten am Ende einen Revisionsstutzen haben, um Verstopfungen mechanisch entfernen zu können.

Fazit: Welche Lösung passt zu Ihrem Projekt?

Es gibt keine pauschal richtige Antwort. Für ein klassisches Einfamilienhaus mit Ziegeldach ist das außenliegende System aus Zink oder Kupfer oft die robusteste und wartungsfreundlichste Wahl. Bei modernen Flachdachbauten, großen Gewerbeobjekten oder wenn die Ästhetik der Fassade Vorrang hat, zahlt sich die Investition in ein gut geplantes innenliegendes System mit SML-Rohren und Notentwässerung aus.

Der Schlüssel liegt in der korrekten hydraulischen Berechnung basierend auf Ihrer lokalen Regenspende und der konsequenten Umsetzung der Normvorgaben. Lassen Sie sich hier nicht auf Bauchgefühl verlassen, sondern holen Sie frühzeitig TGA-Fachplaner ins Boot.
