Endoskopkamera und Leitungssucher: So finden Sie verborgene Leitungen sicher

Stellen Sie sich vor: Sie bohren gerade ein Loch für ein neues Regal in der Wohnzimmerwand. Plötzlich knistert es, die Sicherung springt raus, und im schlimmsten Fall steht Wasser aus der Leitung. Das ist kein Horrorgenre, sondern ein alltägliches Risiko bei Renovierungen ohne Vorbereitung. Die Lösung liegt nicht im Glück, sondern in der richtigen Technik. Ein Leitungssucher ist ein elektronisches Messgerät zur Lokalisierung von elektrischen Kabeln und metallischen Rohren hinter Wänden, das elektromagnetische Felder detektiert. Kombiniert mit einer Endoskopkamera ist ein visuelles Inspektionstool mit flexiblem Schlauch und Kamera zum Sehen in Hohlräumen oder Rohrleitungen, bietet dies den goldenen Standard für zerstörungsfreie Diagnosen.

In diesem Artikel zeige ich Ihnen, wie diese beiden Geräte zusammenarbeiten, welche technischen Grenzen sie haben und warum die Kombination aus Vorortung und visueller Bestätigung in modernen Sanierungsprojekten unverzichtbar ist. Wir schauen uns an, wann welches Gerät zum Einsatz kommt, worauf Sie beim Kauf achten müssen und wie Sie teure Fehler vermeiden.

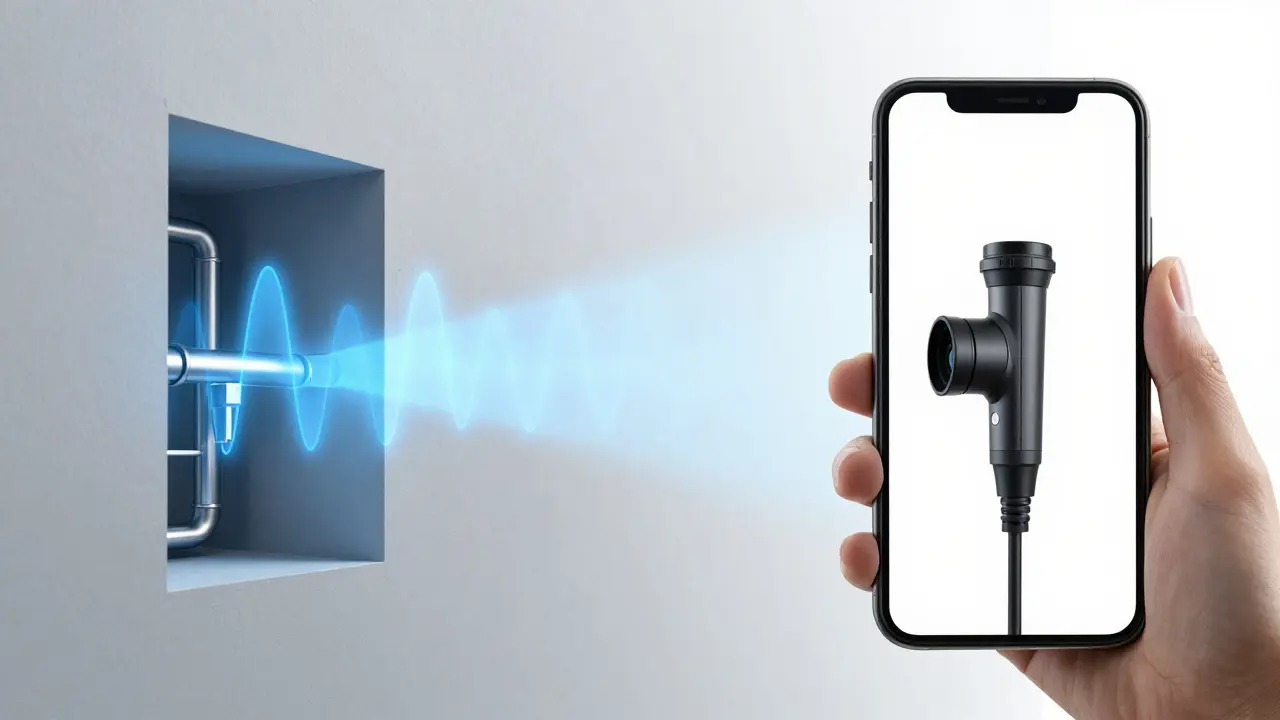

Warum beide Technologien zusammenarbeiten müssen

Viele Heimwerker glauben, ein einfaches Gerät reiche aus. Doch die Realität in Altbauten und komplexen Neubauten sieht anders aus. Ein Leitungssucher allein kann zwar anzeigen, dass *irgendwo* Metall oder Strom ist, aber er sagt Ihnen nicht, ob es sich um ein Wasserkabel, ein Gasrohr oder ein abgeschirmtes Datenkabel handelt. Hier setzt die Endoskopkamera an.

Dr. Markus Weber vom Institut für Bauwerkserhaltung an der TU München beschreibt diese Synergie prägnant: „Die Kombination aus Leitungssucher zur Vorortung und Endoskop zur visueller Bestätigung ist Standard bei der nicht-invasiven Diagnostik.“ Warum? Weil Leitungssucher auf elektromagnetischen Feldern basieren. Sie senden ein Signal (z.B. im Frequenzbereich von 33 kHz bis 200 kHz) in einen Leiter ein oder nutzen passive Detektion bei spannungsführenden Kabeln. Der Empfänger fängt dieses Signal ab und zeigt dessen Stärke an - oft über eine LED-Skala oder akustisch.

Das Problem: Bei dichten Leitungsbündeln, wie sie in alten Mehrfamilienhäusern häufig vorkommen, können sich Signale überlagern. Prof. Anja Schulze vom ift Rosenheim warnt in ihrer Marktstudie „Bautechnik 2023“ vor Fehllokalisierungen von bis zu 30 % in solchen Fällen, wenn keine visuelle Methode parallel eingesetzt wird. Die Endoskopkamera liefert hier die nötige Sicherheit. Sie schaut durch kleine Öffnungen (z.B. alte Steckdosenöffnungen oder Dübelhöhlen) direkt hinein und bestätigt visuell, was der Leitungssucher nur vermutet hat.

Technische Unterschiede: Was leistet was?

Um die richtige Entscheidung zu treffen, müssen wir die technischen Spezifikationen verstehen. Beide Geräte lösen unterschiedliche Probleme.

Der Fluke Pro3000 ist ein Beispiel für einen professionellen Leitungssucher. Er arbeitet mit automatischen Einstellungen, die Fehlalarme reduzieren. Die integrierte Lautsprecherfunktion gibt akustische Rückmeldung, sobald sich die Signalstärke ändert - hilfreich, wenn man die Hände voll hat. Professionelle Modelle erreichen eine Genauigkeit von ±1,27 cm bei einer Leitungstiefe von 5 cm. Das klingt präzise, ist aber abhängig vom Material der Wand. In Ziegelwänden funktioniert das besser als in Stahlbeton mit viel Bewehrung.

Endoskopkameras hingegen sind reine Augendienste. Moderne industrielle Modelle bieten eine Auflösung von 1080p (2 Megapixel) und verfügen über 6 bis 12 LEDs am Kopf. Diese erzeugen eine Beleuchtungsstärke von bis zu 10.000 Lux bei 5 cm Abstand. Wichtig ist die IP68-Zertifizierung: Sie garantiert, dass die Kamera wasserdicht ist und Druck bis zu 3 bar aushält - essenziell, wenn Sie in Abwasserkanälen inspizieren. Flexible Tubi aus medizinischem Silikon oder thermoplastischen Polymeren ermöglichen Biegewinkel von bis zu 180 Grad. Starre Boroskope scheitern hier bereits an der ersten Kurve.

Praktische Anwendung: Schritt für Schritt

Wie gehen Sie vor, wenn Sie unsicher sind, wo genau die Leitungen verlaufen? Folgen Sie diesem bewährten Workflow:

1. Vorbereitung und Abschaltung: Schalten Sie den Stromkreis ab, den Sie untersuchen wollen, falls Sie einen aktiven Sender verwenden. Für passive Suche (spannungsführende Leitungen) muss der Strom an sein.
2. Grobe Lokalisierung mit dem Leitungssucher: Fahren Sie den Empfänger langsam über die Wand. Achten Sie auf die maximale Signalanzeige (oft 10 Balken). Markieren Sie diesen Punkt mit Kreide. Wiederholen Sie dies entlang des vermuteten Verlaufs.
3. Kontrollbohrung oder Nutzung bestehender Öffnungen: Bohren Sie ein kleines Pilotloch (3-5 mm) an der markierten Stelle oder nutzen Sie eine offene Steckdose.

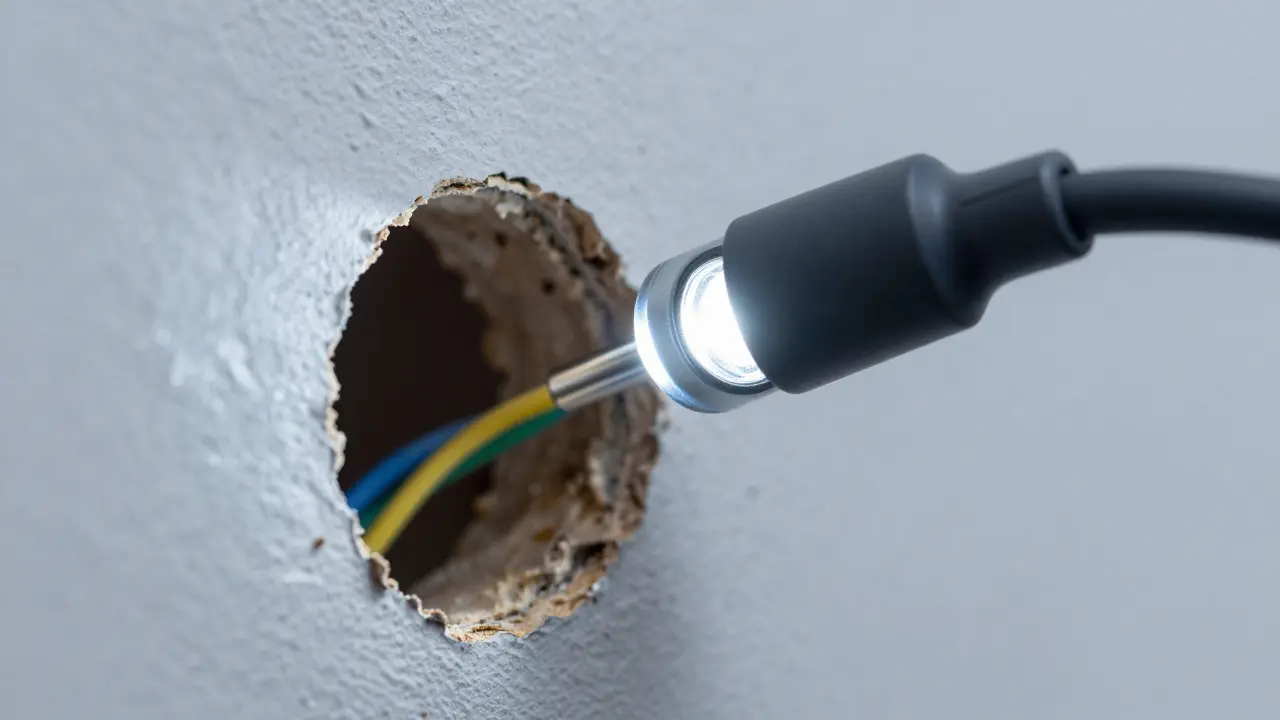

4. Visuelle Bestätigung mit der Endoskopkamera: Führen Sie die Kamera vorsichtig in das Loch ein. Drehen Sie den Tubus leicht, um den Blickwinkel zu ändern. Suchen Sie nach Isolierungsmaterialien (Schwarz = oft Strom, Blau/Gelb = Wasser).
5. Dokumentation: Machen Sie Fotos oder Videos. Das hilft später bei der Montage oder falls doch mal etwas beschädigt wird.

Achtung: Bei der Handhabung der Endoskopkamera ist Vorsicht geboten. Zu hoher Schubdruck kann das flexible Rohr beschädigen. Kentfaith warnt in ihren Unterlagen, dass 18 % der Anfänger das Kabel durch falsche Kraftanwendung ruinieren. Geduld ist hier wichtiger als Muskelkraft.

Häufige Fehler und wie Sie sie vermeiden

Selbst mit bestem Equipment passieren Fehler. Hier sind die häufigsten Fallstricke, basierend auf Nutzererfahrungen und Expertenberichten:

• Falsche Frequenzwahl beim Leitungssucher: Dies ist laut Fluke die Ursache für 33 % aller Supportanfragen. Nutzen Sie für ungeschirmte Leitungen niedrige Frequenzen (33 kHz), für geschirmte oder stark gestörte Umgebungen höhere Frequenzen. Wenn Sie unsicher sind, beginnen Sie mit der automatischen Modus-Einstellung moderner Geräte.
• Interferenzen durch andere Metalle: Leitungssucher reagieren auf *alles* Metall. Heizkörper, Armaturen oder sogar Nägel können Störsignale liefern. Kreuzen Sie Ihre Ergebnisse immer mit dem Hausplan oder der Erfahrung des Vorgängers ab.
• Bildverzerrung bei langen Endoskop-Kabeln: Viele günstige Kameras verlieren an Helligkeit und Schärfe ab einer Kabellänge von 20 Metern. Wie der Amazon-Nutzer „HandwerkerMax“ berichtet: „Bei 25m wird das Bild zu dunkel“. Für längere Inspektionen benötigen Sie Profi-Modelle mit stärkerer LED-Anordnung (mindestens 12 LEDs).
• Ignorieren von Erdleitungen: 41 % der Nutzer auf elektroforen.de berichten von Schwierigkeiten bei der Identifikation von Erdungen. Diese sind oft schwerer zu lokalisieren, da sie weniger Strom führen oder abgeschirmt sind. Hier hilft eine Stromzange (wie die Fluke i400), um den Stromfluss direkt am Kabel zu messen und so die Genauigkeit um 40 % zu erhöhen.

Kaufberatung: Welches Gerät passt zu Ihnen?

Der Markt für nicht-invasive Inspektionstechnik wächst jährlich um 11,3 %. Das Angebot reicht von Billigmodellen unter 50 Euro bis zu Profi-Geräten für mehrere hundert Euro. Welche Investition lohnt sich?

Für gelegentliche Heimwerker: Ein einfacher Stud-Sensor (Wanddetektor) reicht oft nicht, da er nur Metall findet, aber nicht zwischen Kabel und Rohr unterscheidet. Ein Einstiegs-Leitungssucher (ca. 100-150 EUR) ist sinnvoll. Für Endoskope empfehlen sich USB-C-Modelle für Smartphones (ca. 50-80 EUR), wenn Sie nur kurze Distanzen (bis 5 Meter) inspizieren müssen, z.B. hinter Möbeln oder in kleinen Hohlräumen.

Für Handwerker und Sanierer: Hier zahlt sich Qualität aus. Der Fluke Pro3000 (ca. 289 EUR) reduziert die Lokalisierungszeit für Sicherungsgruppen um 65 %, wie Elektromeister Jürgen Hoffmann aus Berlin bestätigte. Bei Endoskopen sollten Sie auf Modelle mit IP68-Zertifizierung und mindestens 1080p Auflösung setzen. Marken wie VEVOR oder Pearson bieten professionelle Kanalinspektionsmodelle mit Längen bis zu 300 Metern. Diese Kosten senken Reparaturkosten durchschnittlich um 47 %, da Sie gezielt dort bohren, wo wirklich die Verstopfung oder der Defekt ist.

Zukunftstrends: Achten Sie auf Geräte mit zusätzlichen Features. Fluke kündigte den Pro4000 mit KI-gestützter Schaltplanerkennung an. Solche Systeme lernen typische Verlegefehler kennen und helfen bei der Interpretation. Auch Endoskope entwickeln sich weiter: LiDAR-Technologie ermöglicht zukünftig 3D-Rohrmodelle mit 0,5 mm Genauigkeit. Wenn Sie jetzt kaufen, stellen Sie sicher, dass das Gerät upgrade-fähig ist oder lange Software-Updates erhält.

Rechtliche Aspekte und Normen

Bevor Sie loslegen, ein wichtiger Hinweis zur Sicherheit. Leitungssucher unterliegen der CE-Norm EN 61010-1 für elektrische Sicherheit. Stellen Sie sicher, dass Ihr Gerät diese Kennzeichnung trägt. Billigimporte ohne Zertifizierung können gefährliche Messfehler liefern. Endoskopkameras, die nicht medizinisch verwendet werden, fallen nicht unter die Medizinprodukteverordnung (MDR), sollten aber dennoch robuste Qualitätsstandards erfüllen. Bei Arbeiten an elektrischen Anlagen gilt zudem die VDE 0105-100. Ohne entsprechende Ausbildung dürfen Sie keine live-spannungsführenden Teile berühren - auch wenn der Leitungssucher sagt, alles sei ruhig.
